苹果iPhone 6s详细拆机图文教程

iPhone 6s是美国苹果公司2015年发布的一款智能手机。接下来给大家分享一下详细的拆机教程。

方法步骤

01

首先我们准备好拆手机的工具。

02

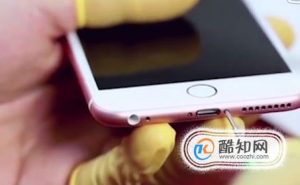

然后先关机。然后使用五角螺丝刀拆掉手机下巴上的2颗螺丝。

03

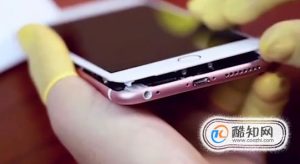

然后沿屏幕和后壳的中间缝隙拆开手机。

04

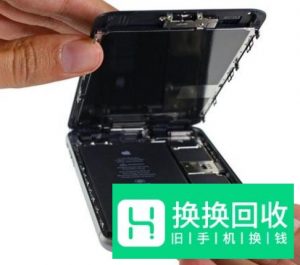

千万注意前后壳之间的屏幕排线。不要扯断。慢慢抬起前面板露出机身内部。

05

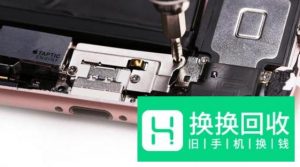

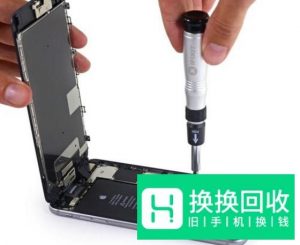

接着使用十字螺丝刀拆掉电池扣贴片上的螺丝。

06

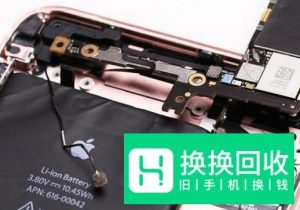

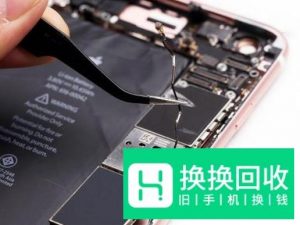

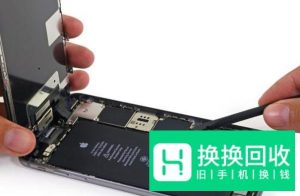

使用拆机撬棒。慢慢移除电池排线卡扣和天线卡扣。

07

下一步取出SIM卡插槽。

08

移除主板上固定电磁屏蔽罩的十字螺丝。然后移除电磁屏蔽罩盖板。

09

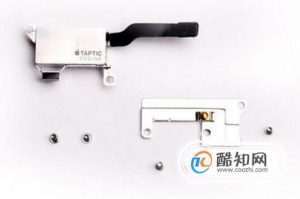

观察分离下来的金属盖板和螺丝。我们可以看到几颗相关螺丝长度、粗细、帽的大小各不相同。一定要记得原本的位置。装回去的时候如果装错的话将会毁掉主板。

10

使用手机撬棒。分离屏幕总成的排线。

11

移除摄像头旁边的胶带。使用十字螺丝刀。移除摄像头上的三颗固定螺丝。

12

移除后摄像头保护铁片。取下摄像头。

13

拆下主板上的几颗螺丝。分离排线。注意被海绵覆盖的天线插脚。

14

剥离固定在机身卡槽上的信号线。

15

将主板向上翻转过来。背面还有一根极细的wifi天线。小心分离。

16

主板已经被分离开了。

17

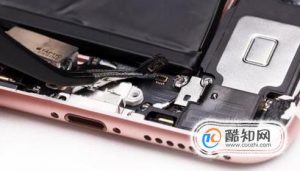

移除尾插上的螺丝。移除金属盖板。

18

移除振动马达的排线。

19

注意马达左下角的橡胶垫。既要保证震动传达到手机机身又要防止共振。起到关键作用。

20

拆解电池。缓慢用力拉出电池底部的两个带有不干胶的标签即可分离电池。

21

拆下扬声器和排线。

22

拆下尾插。

23

下面就是iPhone 6s的所有零部件。
