荣耀10拆机图文教程

今天小编要为大家介绍下荣耀10拆机图文教程。一起来看看吧。

方法步骤

01

首先将荣耀10手机关机。然后使用卡针取下卡托。

02

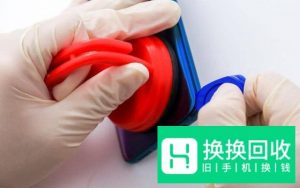

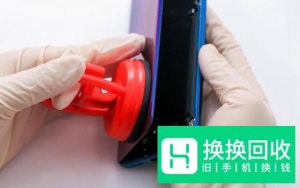

然后拆后盖。荣耀10采用的是玻璃后盖。并通过胶固定。我们需要先通过加热台软化胶。然后通过吸盘和塑料拨片拆开。如下图所示。

03

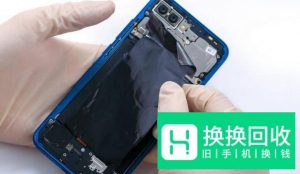

揭开散热石墨片。打开后盖后。映入眼帘的是一大块散热石墨片。石墨片是导热性能非常好的材质。通过大面积的石墨片的覆盖能够快速把热量散开到机身各处。并迅速散发出去。

04

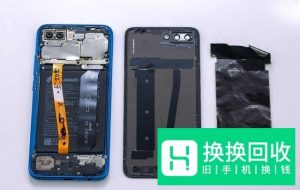

拆出来的下图依次为荣耀10的前壳组件、后盖、散热石墨片。

05

拆除电路板。拆除电路板的第一步就是拆掉电池FPC插头的压片。之所以要这样做的目的是防止短路。

06

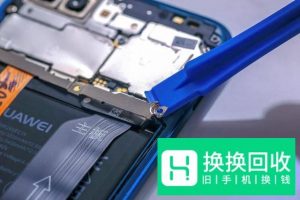

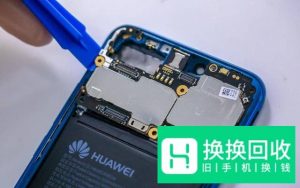

荣耀10这次采用了一个长条压片把电池FPC、显示FPC、副板FPC全部压住。需要用工具先把长条压片撬出来。如图所示。

07

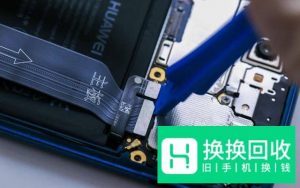

拆开压片以后。再用撬棒小心依次撬开电池FPC、显示FPC、副板FPC。

08

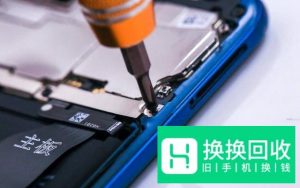

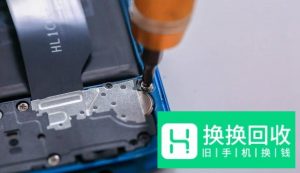

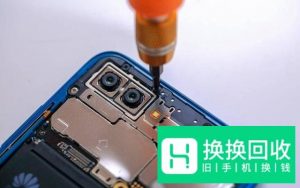

接下来使用螺丝刀。逐个拆除其余主板螺钉。

09

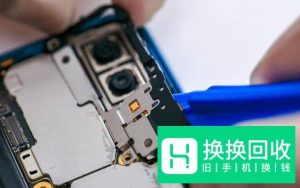

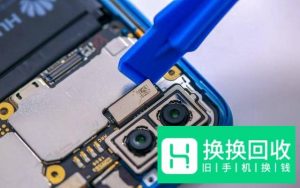

使用撬棒拆除前后置摄像头压板。取下摄像头。具体操作是用撬棒依次撬开后置AI双摄像头FPC插头、前置FPC插头。并依次取出。

10

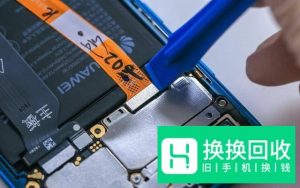

拆主板。先用撬棒撬开下天线插头。使用撬棒把整个主板拆下。

11

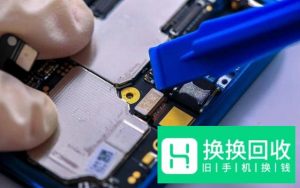

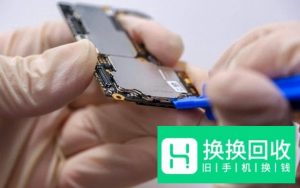

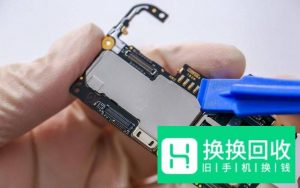

使用撬棒把主板中的屏蔽罩拆除。

12

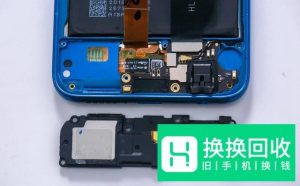

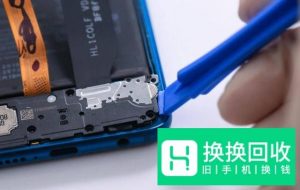

拆底部副板。 使用螺丝刀拆除副板上的螺丝。用撬棒取下音腔和振动马达。

13

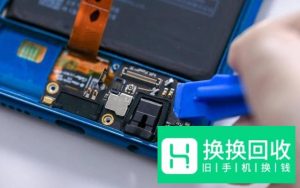

用撬棒依次撬开副板FPC和下天线。如下图。

14

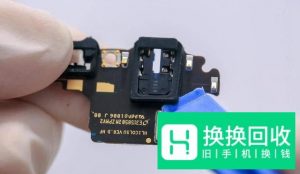

使用撬棒取下副板。如图所示。拆机结束。
